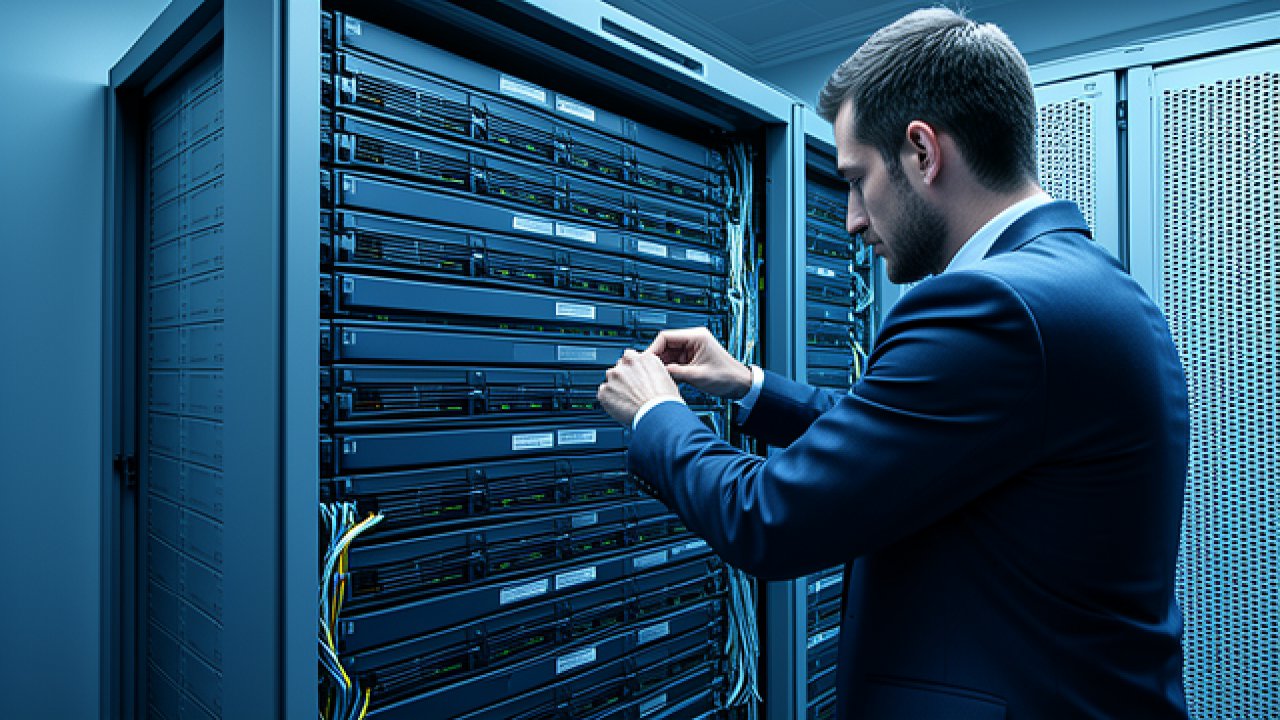

Baie serveur : l'armoire qui structure vraiment votre infrastructure réseau

Quand on monte ou qu'on fait évoluer un réseau informatique, que ce soit dans une PME ou dans un local technique un peu plus costaud, la baie serveur finit toujours par s'imposer. Ce n'est pas juste un meuble métallique pour empiler des machines. C'est le cadre physique qui permet aux équipements de respirer, aux câbles de rester maîtrisés et aux interventions de ne pas virer au cauchemar.

En gros, une baie serveur (ou rack serveur, armoire rack 19 pouces) est une structure standardisée en métal, avec des montants percés tous les 44,45 mm (l'unité U), conçue pour accueillir des serveurs, des switchs, des onduleurs et tout le reste du matériel actif. La largeur fait 19 pouces (environ 48,3 cm), c'est la norme quasi universelle depuis des décennies. La hauteur se compte en U : une baie 42U fait dans les 2 mètres, une 24U ou 12U suffit souvent pour des setups plus modestes.

Baie serveur ou baie de brassage : on fait la différence une bonne fois

Beaucoup de gens mélangent les deux, et c'est normal. La baie de brassage (ou baie réseau) est plutôt pensée pour les équipements de connectivité : panneaux de brassage, switchs, routeurs, parfois un petit serveur léger. Elle est souvent moins profonde (600 à 800 mm), parfois avec une porte vitrée, et sa structure est plus légère parce que le matériel qu'elle porte pèse moins.

La baie serveur, elle, est bâtie pour encaisser du lourd et de la chaleur. Profondeur fréquente entre 800 et 1200 mm, structure renforcée (jusqu'à 1000 kg de charge statique sur certains modèles), presque toujours quatre montants (deux à l'avant, deux à l'arrière) et portes perforées pour laisser passer l'air. Les serveurs rack consomment plus, dégagent plus de chaleur et ont besoin de rails solides pour ne pas basculer quand on les sort pour maintenance.

Dans la vraie vie d'un réseau d'entreprise, on a souvent les deux côte à côte ou même dans la même baie quand l'espace est compté. Le point c'est que le choix dépend vraiment de ce qu'on y met : du câblage structuré et des switchs ? Baie de brassage ou hybride. Des serveurs physiques qui tournent fort (fichiers, bases de données, virtualisation, Active Directory) ? Mieux vaut une vraie baie serveur.

Ce qu'on installe concrètement dedans

Dans une baie serveur pensée pour un réseau, on retrouve presque toujours :

• Des serveurs rack (ou lames dans un châssis dédié) qui hébergent les services critiques : serveur de fichiers, serveur de messagerie, serveur web interne, contrôleur de domaine, serveur DNS/DHCP, éventuellement un proxy ou un pare-feu physique.
• Des switchs et routeurs qui forment le cœur du réseau.
• Des onduleurs (UPS) pour tenir le coup en cas de coupure.
• Parfois des panneaux de brassage et des organiseurs de câbles pour garder tout lisible.

Les serveurs eux-mêmes se déclinent par rôle (web, fichiers, messagerie, application, base de données…) ou par forme physique : tour (le classique pour tout petit réseau), rack (celui qu'on visse dans la baie) et lame (beaucoup plus dense mais qui demande un châssis spécifique). Pour la plupart des réseaux d'entreprise, c'est le format rack qui gagne en simplicité et en coût.

Pourquoi une bonne baie change vraiment la donne sur un réseau

Honnêtement, on sous-estime souvent l'impact physique sur la fiabilité réseau. Une baie bien choisie, c'est :

D'abord une meilleure gestion thermique. Les portes perforées et les rails permettent une circulation d'air correcte. Sur plusieurs baies côte à côte, on peut même organiser un couloir froid / couloir chaud pour que l'air frais arrive devant et que l'air chaud soit évacué derrière. Résultat : moins de throtting thermique sur les CPU des serveurs et moins de pannes sur les switchs qui chauffent aussi.

Ensuite, la gestion des câbles. Avec des chemins de câbles, des velcros et des étiquettes, on passe de "un écheveau de spaghettis" à quelque chose de lisible. Quand un lien lâche ou qu'il faut ajouter un port, on gagne des heures.

La sécurité physique aussi. Une porte avec serrure (ou mieux, avec badge RFID) protège l'accès direct au cœur du réseau. Dans beaucoup d'entreprises, c'est obligatoire pour des questions de conformité ou simplement de bon sens.

Et puis la scalabilité. Besoin d'ajouter un serveur ou un switch de plus ? On racke, on branche l'alimentation et le réseau, on configure. Pas besoin de tout démonter ou de poser une nouvelle tour par terre.

Comment choisir sans se tromper

Le truc, c'est de commencer par ce qu'on va y mettre vraiment dans les deux ou trois prochaines années. Compter en U (et toujours prendre un peu de marge), vérifier la profondeur des serveurs (certains modèles récents font plus de 70-80 cm de profondeur), regarder la charge admissible (surtout si on met des serveurs lourds avec plein de disques).

Pour la ventilation : portes perforées avant et arrière si possible, ou au moins perforées à l'avant. Les portes pleines ou vitrées, c'est plutôt pour les baies de brassage pures.

Autre point : 2 montants ou 4 montants ? Pour des switchs et du passif, deux suffisent souvent. Pour des serveurs rack, quatre sont largement préférables pour la stabilité.

Et la hauteur : une 42U fait le job pour la plupart des locaux techniques. Une 24U ou même 12U murale peut suffire pour un petit réseau avec juste un serveur de fichiers, un switch PoE et un onduleur.

Installation et petites astuces de terrain

Positionner la baie dans un local avec une bonne ventilation ambiante (idéalement climatisé ou au moins bien aéré). La fixer au sol si elle est haute ou si le sol est un peu irrégulier. Utiliser des PDU (barres d'alimentation rackables) plutôt que des multiprises au sol. Étiqueter absolument tout : câbles, ports, serveurs. Et prévoir l'espace derrière pour les câbles d'alimentation et réseau sans les écraser.

Pour les setups un peu plus gros, penser dès le départ à la gestion des flux d'air. Même sans couloir froid/chaud parfait, laisser de l'espace entre les baies et ne pas coller les portes contre un mur aide déjà beaucoup.

Bref, une baie serveur bien pensée, c'est pas le poste le plus glamour d'un projet réseau, mais c'est souvent celui qui évite le plus de sueurs froides ensuite. Que ce soit pour héberger les services qui font tourner le réseau ou simplement pour garder le câblage et les équipements actifs propres et accessibles, elle reste un investissement qui se rentabilise vite en fiabilité et en temps de maintenance.
